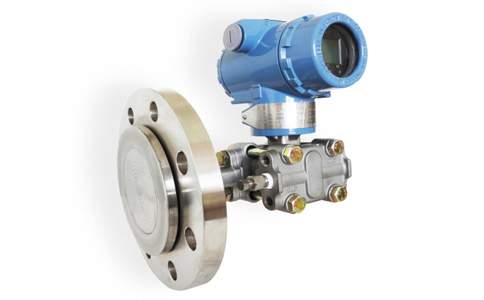

YK-3351LTGP单法兰压力变送器
YK-3351LTGP单法兰压力变送器可对各种密封容器介质的压力进行测量,可测量液体，气体，蒸汽。变送器应用了数字及频率相移健控（FSK），提高了整机性能及可靠性，方便了现场和控制室之间的连接。
优控 | 专注仪表领域
提供精准、可靠、先进的计量产品
24小时服务热线18015181795
YK-3351LTGP单法兰压力变送器可对各种密封容器介质的压力进行测量,可测量液体，气体，蒸汽。变送器应用了数字及频率相移健控（FSK），提高了整机性能及可靠性，方便了现场和控制室之间的连接。
YK-3351LTGP单法兰压力变送器可对各种密封容器介质的压力进行测量,可测量液体，气体，蒸汽。变送器应用了数字及频率相移健控（FSK），提高了整机性能及可靠性，方便了现场和控制室之间的连接。除具有远程通讯能力外，它还具有本机调量程，调零点按钮，便于现场安装后的就地调整。电子部件采用集成电路和表面安装工艺，具有通信、查询、调试、组态等功能。
单法兰压力变送器被广泛应用于石油、化工、冶金、钢铁、环保水处理等行业对密闭压力或者敞口容器或者储罐内的液体的液位压力的常压下的测量。法兰标准按ADSI与国标生产，美标法兰有3〞、4〞等规格，法兰等级为150LB、300LB。如用户采用GB9116-88S标准，法兰尺寸为DN40;DN50;DN80;DN100;法兰等级为PN1.0;PN1.6;PN2.5;PN4.0。
单法兰压力变送器测量范围
压力：0-6.2-690KPa
精度等级：0.075%（单晶硅），0.2%,0.5%
单法兰压力变送器工作原理图
单法兰压力变送器选型表
YK3351LT | 单法兰压力变送器 | |||||||||||
结构形式 | GP | 智能夹板式 | ||||||||||
TG | 智能直装式 | |||||||||||
| 代码 | 传感器 | ||||||||||
| 常规智能电容传感器 | |||||||||||
J | 单晶硅智能传感器 | |||||||||||
量程范围 | 代码 | 量程单位 | ||||||||||
KPa | InH2O | mBar | mmH2O | |||||||||
CP3 | 0~10 | 0~40 | 0~100 | 0~1000 | ||||||||
CP4 | 0~40 | 0~160 | 0~400 | 0~4000 | ||||||||
CP5 | 0~100 | 0~400 | 0~1000 | 0~10000 | ||||||||
CP6 | 0~400 | 0~1600 | 0~4000 | 0~40000 | ||||||||
CP7 | 0~4×103 | 0~16×103 | 0~40×103 | 0~400×103 | ||||||||
CP8 | 0~10×103 | 0~40×103 | 0~100×103 | 0~1000×103 | ||||||||
CP9 | 0~40×103 | 0~160×103 | 0~400×103 | 0~4000×103 | ||||||||
输出信号 | S | 4~20Ma+HART协议 | ||||||||||
T | 特殊要求 | |||||||||||
精度等级 | I75 | ±0.075%（单晶硅） | ||||||||||
I1 | ±0.1% | |||||||||||
I2 | ±0.2% | |||||||||||
I5 | ±0.5% | |||||||||||
显示方式 | M3 | 液晶显示 | ||||||||||
连接尺寸（DN） | DN | DN25~DN100 | ||||||||||
Y | 用户约定 | |||||||||||
膜片材质 | Ta | 钽膜片 | ||||||||||
HC | 哈氏合金C | |||||||||||
Ti | 钛膜片 | |||||||||||
316L | 316L膜片 | |||||||||||
防腐型 | F4 | 衬四氟或者喷涂四氟 | ||||||||||
隔爆等级 | B | Exd IC T6 Gb/Ex tD A21 IP65 T80℃ | ||||||||||
