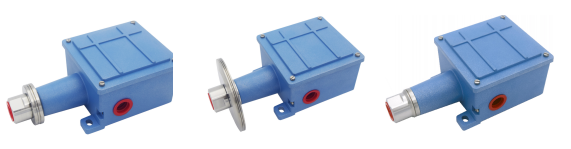

机械式压力控制器
□适合各类工业现场能够理想的替代国外同类产品； □采用镀银触点（标准产品）进口微动开关性能稳定可靠； □进口橡胶/316L不锈钢膜片/活塞式传感器等多种膜片接液材质可选；
优控 | 专注仪表领域
提供精准、可靠、先进的计量产品
24小时服务热线18015181795
特点
□适合各类工业现场能够理想的替代国外同类产品；
□采用镀银触点（标准产品）进口微动开关性能稳定可靠；
□进口橡胶/316L不锈钢膜片/活塞式传感器等多种膜片接液材质可选；
□SPDT或DPDT输出；
□结构严密精巧，不可拆卸，传动稳定可靠。
□精度：0.5级；重复性：±0.5%；
□量程：-0.1-40MPa可选（根据需要参数选型选择合适的测量范围，超过40MPa可定制）
□选型需提供使用位置的最大工作压力；
基本参数
| 介质 | 气体或液体 | 环境温度 | 5%～95% |
外壳 | 压铸铝+环氧树脂涂层 | 使用寿命 | 105循环 |
外壳等级 | 符合IEC60529要求，IP65 | 抗震性 | <Max . 2g |
设定精度 | ±0.5% | 防爆等级 | 增安隔爆 ExdeIICT6 Gb |
触点容量 | |||
切换差 | 不可调（参考选型表数据） | 防爆等级 | 本安防爆：ExiaIICT6 Ga |
重复性误差 | <0.5% | 触点容量 | |
电气接口 | M20*1.5/1/2NPTF(标准） | 开关输出 | 一个单刀双掷（SPDT)输出开关可接“常开型”或“常闭型” |
过程接口 | 1/2NPTF多种接口和安装形式可选 | ||
环境温度 | -40℃～+85℃ | ||
介质温度 | -25-85℃（其它高温型介质可咨询定制） |
| E | 增安隔爆 ExdeIICT6 Gb | N | 特殊压力接口（标明） | 2205 | 双相不锈钢 |
EA | 本安防爆：ExiaIICT6 Ga | ||||
D1 | DPDT同步选项 | M1 | 工厂对开关进行单点设置 | 2507 | 双相不锈钢 |
D2 | DPDT不同步选项 | M2 | 工厂对开关进行双点设置 | Mondel | 蒙乃尔 |
A | 高触点容量 | Z1 | 平装安装支架 | HC | 哈氏合金 |
B | 不锈钢位号 | Z2 | 管装安装支架 | Ta | 钽材 |
DZ | 定制接口材质 | 16 | 316L材料 | AU触点 | 金触点 |
选型表
KS-PKM系列：丁腈橡胶(Buna-N)膜片及0型圈，1/2”NPTF压力接口铝合金材质
(其它材质及压力接口可定制)
产品型号 | 可调范围 | 死区 | 传感膜片材质 | 接口材质 | 其它接口材质见附件材质选项表 |
KS-PKML012 | 120～1240Pa | ≤50Pa | 丁腈橡胶 | 铝合金 | |
≤0.2KPa | 丁腈橡胶 | 铝合金 | |||
2.49～62.23KPa | ≤2KPa | 丁腈橡胶 | 铝合金 | ||
工作压力：1.4MPa 最大工作压力：2.8MPa | |||||
KS-PGM系列：焊接316L不锈钢膜片 1/2NPTF压力接口不锈钢304
(其它材质及压力接口可定制)
产品型号 | 可调范围 | 死区 | 传感膜片材质 | 接口材质 | 其它接口材质见选型附加选项表 |
KS-PGM062 | 0.62～12.4KPa | ≤0.5KPa | 316L | 304 | |
KS-PGM249 | 2.49～62.23KPa | ≤3KPa | 316L | 304 | |
工作压力：0.35MPa 最大工作压力：0.7MPa | |||||
KS-PKM系列：丁腈橡胶(Buna-N)膜片及0型圈，1/2”NPTF压力接口铝合金材质
(其它材质及压力接口可定制)
产品型号 | 可调范围 | 死区 | 传感膜片材质 | 接口材质 | 其它接口材质见附件材质选项表 |
KS-PKMC100 | 10～210KPa | ≤5KPa | 丁腈橡胶 | 铝合金 | |
20～690KPa | ≤20KPa | 丁腈橡胶 | 铝合金 | ||
工作压力：3.45MPa 最大工作压力： 4.2MPa | |||||
0.06～2.07MPa | ≤35KPa | 丁腈橡胶 | 铝合金 | ||
0.1～3.45MPa | ≤60KPa | 丁腈橡胶 | 铝合金 | ||
工作压力：10.3MPa 最大工作压力：17.2MPa | |||||
KS-PGM系列：焊接316L不锈钢膜片 1/2NPTF压力接口不锈钢304
(其它材质及压力接口可定制)
产品型号 | 可调范围 | 死区 | 传感膜片材质 | 接口材质 | 其它接口材质见选型附加选项表 |
KS-PGM700 | 7～140KPa | ≤4KPa | 316L | 304 | |
KS-PGM014 | 14～340KPa | ≤15KPa | 316L | 304 | |
30-690KPa | ≤20KPa | 316L | 304 | ||
KS-PGM060 | 0.06～1.38MPa | ≤35KPa | 316L | 304 | |
工作压力：3.45MPa 最大工作压力：6.9MPa | |||||
KS-PGM系列：焊接316L不锈钢膜片 1/2NPTF压力接口不锈钢304
(其它材质及压力接口可定制)
产品型号 | 可调范围 | 死区 | 传感膜片材质 | 接口材质 | 其它接口材质见选型附加选项表 |
KS-PGM100 | 0.1～2MPa | ≤50KPa | 316L | 304 | |
KS-PGMH140 | 0.14～3.45MPa | ≤0.18MPa | 304 | ||
KS-PGMH210 | 0.21～6.89MPa | ≤0.45MPa | 316L | 304 | |
工作压力：10MPa 最大工作压力：17MPa | |||||
KS-PGMH550 | 0.55～11.72MPa | ≤0.6MPa | 316L | 304 | |
工作压力：13MPa 最大工作压力：17MPa | |||||
KS-PKM系列：丁腈橡胶(Buna-N)膜片及0型圈，1/2”NPTF压力接口铝合金材质
(其它材质及压力接口可定制)
产品型号 | 可调范围 | 死区 | 传感膜片材质 | 接口材质 | 其它接口材质见附件材质选项表 |
0.21～6.89MPa | ≤0.25MPa | 丁腈橡胶 | 铝合金 | ||
KS-PGKH690 | 0.69～11.72MPa | ≤0.35MPa | 丁腈橡胶 | 铝合金 | |
0.86～20.68MPa | ≤0.45MPa | 丁腈橡胶 | 铝合金 | ||
KS-PGKH483 | 4.83～34.47MPa | ≤0.55MPa | 丁腈橡胶 | 铝合金 | |
工作压力41.5MPa 最大工作压力： 60MPa | |||||
