方形管道式流量计
YKLZBY-GF系列方形管道式流量计主要应用于测量水及空气的流量，其特点是外观美观、重量轻、清晰度高、不易破损、使用寿命长。广泛应用于水及环保等行业。
优控 | 专注仪表领域
提供精准、可靠、先进的计量产品
24小时服务热线18015181795
YKLZBY-GF系列方形管道式流量计主要应用于测量水及空气的流量，其特点是外观美观、重量轻、清晰度高、不易破损、使用寿命长。广泛应用于水及环保等行业。
YKLZBY-GF系列方形管道式流量计技术参数
型号 | 测量范围 | 接口螺纹 | 精度％ | ||
GPM(液体) | LPM(液体) | Nm³/h(气体) | |||
YKLZBY-10GF |
| 5~45LPH |
| 外G1/2″ |
4 |
| 6~60LPH |
| |||
| 10~100LPH |
| |||
| 16~160LPH |
| |||
YKLZBY-15GF | 0.1~1 | 0.5~4 | 0.8~8;1~10; | 内G1/2″ | |
0.2~2 | 1~7 | ||||
0.5~5 | 1.8~18 | ||||
1.5~9 | 400~2000LPH | ||||
YKLZBY-20GF | 1~10 | 4~36 | 6~60 | 内G3/4″ | |
| 100~1000LPH | ||||
YKLZBY-25GF | 1~10 | 4~36 | 6~60 | 25 内G1″ | |
1~15 | 5~60 | ||||
2~20 | 10~70 | ||||
5~30 | 20~100 | ||||
5~40 | 20~150 | ||||
5~45 | 20~170 | ||||
20~60 | 80~220 | ||||
YKLZBY-50GF | 20~80 | 80~300 | 100~500 | 内、外G2″ | |
20~100 | 80~360 | ||||
40~120 | 150~450 | ||||
50~150 | 190~560 | ||||
60~200 | 220~750 | ||||
YKLZBY-75GF | 120~300 | 450~1100 |
| 内G3″ | |

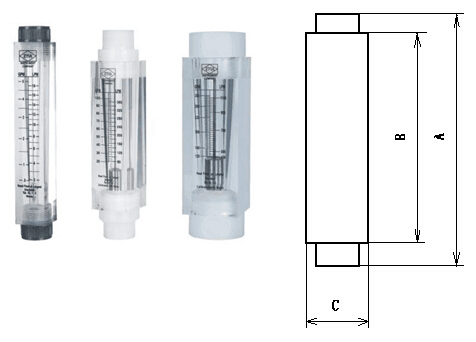

YKLZBY-GF系列方形管道式流量计外型尺寸
型号 | 尺寸（mm） | ||
A | B | C | |
YKLZBY-10GF | 187 | 130 | 22*22 |
YKLZBY-15GF | 210 | 180 | 32*32 |
YKLZBY-20GF | 278 | 236 | 45*45 |
YKLZBY-25GF | 265 | 235 | 51*51 |
YKLZBY-40GF | 306 | 235 | 51*51 |
YKLZBY-50GF | 380 | 270 | 75*75 |
YKLZBY-75GF | 392 | 298 | 110*110 |
YKLZBY-GF系列方形管道式流量计零部件材质及代码
| 接咀材质 | 浮子材质 | O型圈材质 |
| 1-不锈钢 | 1-硅橡胶 |
